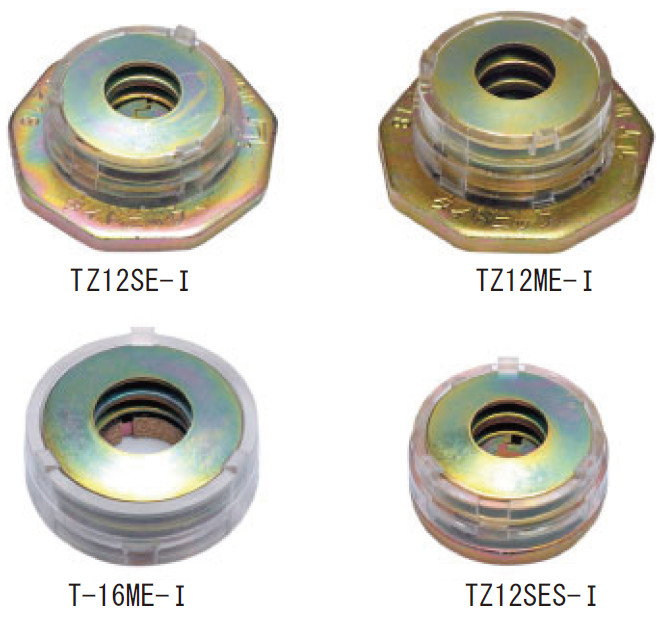

テーパー形状のマジックリングが、ボルトをクサビの原理で締め付けることで強力な緩み止め効果を発揮する耐震座金。
取付はワンタッチで、ボルトに入れてナ ットで締めるだけで完了し、増し締めは不要。

日本・アメリカ・中国等で特許を取得している。

【特長】
①高い緩み止め効果
マジックリングのクサビ効果と内蔵スプリングの力でボルトを引き寄せて木痩せに追従し、高い緩み止め効果を発揮する。
②振動でさらに締まる構造
地震や台風の風、車等による振動を、マジックリングの締め付ける力に変換。
構造が緩まず、揺れに強い建築物となる。
③防錆タイプは屋外使用可能
防錆処理を施したタイプもあり、サビにくく屋外でも使用できる。

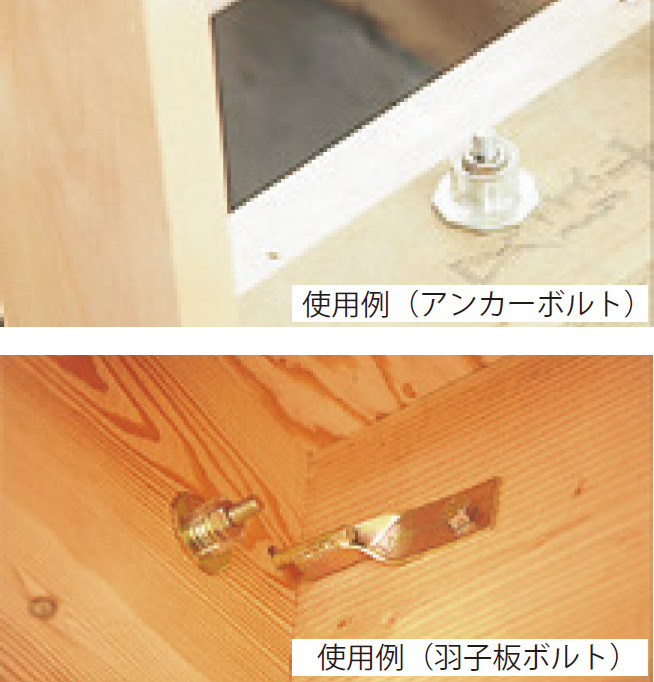

木製遊具や景観施設の接合部の緩みは、木材の乾燥収縮による減衰や、多方向から荷重が掛かることによる振動が原因で発生する。
本製品は木痩せに追従し、増し締めが不要であることからメンテナンス手間の軽減につながる。

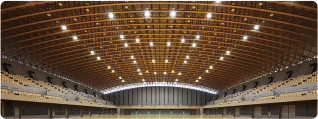

世界最大規模の木造トラス体育館である「所沢市民体育館」の木材天井の接合に採用された。

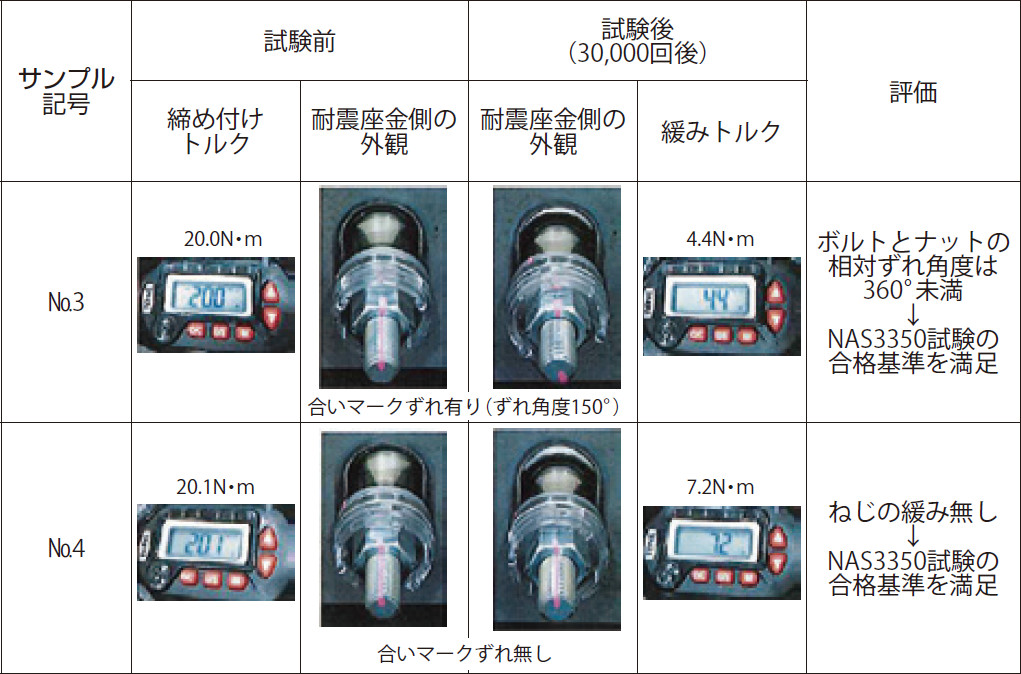

米国航空宇宙規格の振動試験「NAS3350振動試験」にて、Ｍ12ボルトタイプで締め付けトル
ク20Nmで合格。非常に低いトルクで締め付けても緩まないことが証明されたため、高トルクでは傷めてしまいやすい木材や樹脂、アルミ、ゴムといった素材を使用する際に最適な部品であることが分かる。

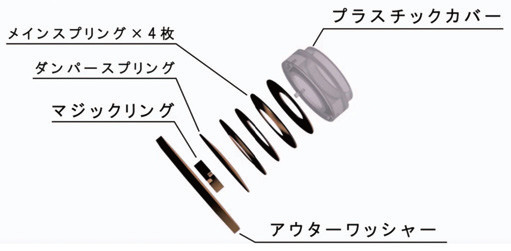

マジックリングがクサビの原理で
ボルトを締め付けることで強力な
緩み止め効果を発揮。

木痩せしてもスプリングがマジック
リングを押し込むことで、クサビ効
果を維持。
